LED照明产品的调光方法介绍（一）

LED的发光原理同传统照明不同，是靠P－N结发光，同功率的LED光源，因其采用的芯片不同，电流电压参数则不同，故其内部布线结构和电路分布也不同，导致了各生产厂商的光源对调光驱动的要求也不尽相同。

市场上有五种LED照明设备控制方式：

1． 前沿切相（FPC），可控硅调光

2． 后沿切相（RPC）MOS管调光

3． 1－10V调光

4． DALI（数字可寻址照明接口）

5． DMX512（或DMX）调光

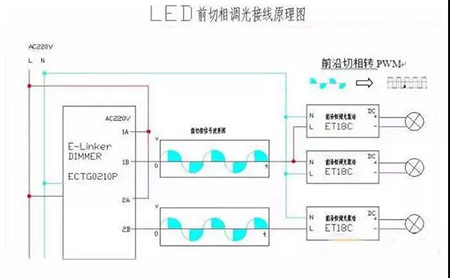

1、前沿切相控制调光

前沿调光就是采用可控硅电路，从交流相位0开始，输入电压斩波，直到可控硅导通时，才有电压输入。其原理是调节交流电每个半波的导通角来改变正弦波形，从而改变交流电流的有效值，以此实现调光的目的。

前沿调光器具有调节精度高、效率高、体积小、重量轻、容易远距离操纵等优点，在市场上占主导地，多数厂家的产品都是这种类型调光器。前沿相位控制调光器一般使用可控硅作为开关器件，所以又称为可控硅调光器。

在LED照明灯上使用FPC调光器的优点是：调光成本低，与现有线路兼容，无需重新布线后沿切相控制调光。劣势是FPC调光性能较差，通常导致调光范围缩小，且会导致最低要求负荷都超过单个或少量LED照明灯额定功率。

因为可控硅半控开关的属性，只有开启电流的功能，而不能完全关断电流，即使调至最低依然有弱电流通过，而LED微电流发光的特性，使得用可控硅调光大量存在关断后LED仍然有微弱发光的现象存在，成为目前这种免布线LED调光方式推广的难题。

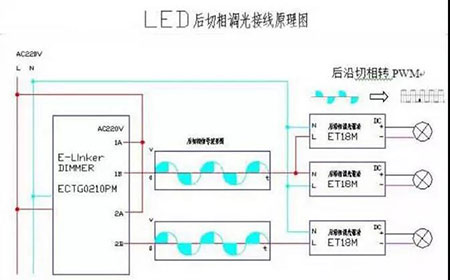

2、后沿切相控制调光

后沿切相控制调光器，采用场效应晶体管（FET）或绝缘栅双极型晶体管（IGBT）设备制成。后沿切相调光器一般使用MOSFET做为开关器件，所以也称为MOSFET调光器，俗称“MOS管”。

MOSFET是全控开关，既可以控制开，也可以控制关，故不存在可控硅调光器不能完全关断的现象。另MOSFET调光电路比可控硅更适合容性负载调光，但因为成本偏高和调光电路相对复杂、不容易做稳定等特点，使得MOS管调光方式没有发展起来，可控硅调光器仍占据了绝大部分的调光系统市场。

与前沿切相调光器相比，后沿切相调光器应用在LED照明设备上，由于没有最低负荷要求，从而可以在单个照明设备或非常小的负荷上实现更好的性能，但是，由于MOS管极少应用于调光系统，一般只做成旋钮式的单灯调光开关，这种小功率的后切相调光器不适用于工程领域。

而诸多照明厂家应用这种调光器对自己的调光驱动和灯具做调光测试。然后将自己的调光产品推向工程市场，导致工程中经常出现用可控硅调光系统调制后切相调光驱动的情况。这种调光方式的不匹配可能导致调光闪烁，严重的会迅速损坏电源或调光器。
