一文带您读懂电压跌落测试

电压跌落测试项目：电压暂降和短时中断，电压暂降和电压中断是由电网、电力设施的故障或负荷突然出现大的变化引起的。电压变化是由连接到电网的负荷的连续变化引起的。如果EUT对电源电压的变化不能及时作出反应，就有可能引发故障。

电压跌落测试参考标准：IEC61000-4-11，限值如下：

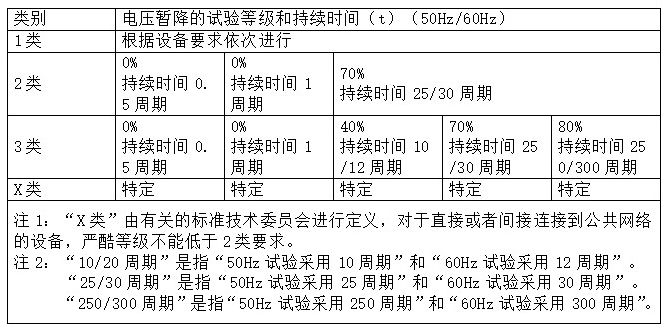

表1 电压暂降试验优先采用的试验等级和持续时间

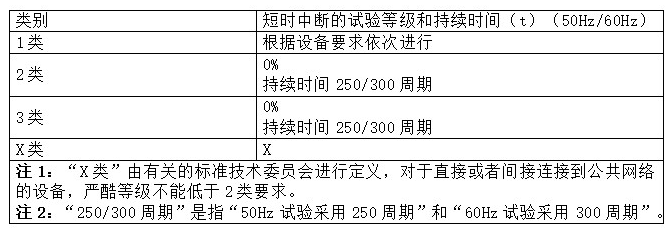

表2 短时中断试验优先采用的试验等级和持续时间

第1类：适用于受保护的供电电源，其兼容水平低于公用供电系统。它涉及到对电源骚扰很敏感的设备的使用。

第2类：一般适用于商用环境的公共耦合点PCC和工业环境的内部耦合点IPC。该类的兼容水平与公用供电系统的相同。因此涉及用于公用系统的元件也适用于这类工业环境。

第3类：仅适用于工业环境中的IPC。该类某些骚扰现象的兼容水平要高于第2类。在连接有下列设备时应认为是这类环境：a.大部分负荷经换流器供电；b.有焊接设备；c.频繁启动的大型电动机；d.变化迅速的负荷。
