LED产品的调光方法介绍(二)

市场上有五种LED照明设备控制方式:

1. 前沿切相(FPC),可控硅调光

2. 后沿切相(RPC)MOS管调光

3. 1-10V调光

4. DALI(数字可寻址照明接口)

5. DMX512(或DMX)调光


上周我们已为大家介绍了前2种LED照明设备控制方式,本周为大家介绍另外3种调光方法!

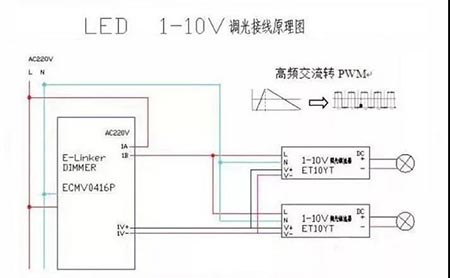

三、1-10V调光


1-10V调光装置内有两条独立电路,一条为普通的电压电路,用于接通或关断至照明设备的电源,另一条是低压电路,它提供参考电压,告诉照明设备调光级别,0-10V调光控制器之前常用在对荧光灯的调光控制上,现在,因为在LED驱动模块上加上了恒定电源,并且有专门的控制线路,故0-10V调光器同样可以支持大量的LED照明灯。但应用缺点也非常明显,低电压的控制信号需要额外增加一组线路,这对施工的要求大大提高。

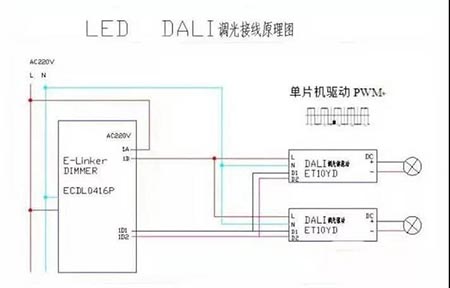

四、DALI调光


DALI标准已经定义了一个DALI网络,包括最大的64个单元(可独立地址),16个组及16个场景。DALI总线上的不同照明单元可以灵活分组,实现不同场景控制和管理。在实际应用中,一个典型的DALI控制器控制多达40~50盏灯,可分成16个组,同时能够并行处理一些动作。


在一个DALI网络中,每秒能处理30~40个控制指令。这意味着控制器对于每个照明组,每秒需要管理2个调光指令。DALI并不是真正的点对点网络,它是代替1~10V电压接口控制镇流器。相对于传统的1-10V调光,DALI的优点在于每个节点都具备唯一地址码,并且带反馈,更远距离调光不会像1-10V那样出现信号衰减,但是工程实践中这个距离还是不宜超过200米。


显然DALI不适合LED照明控制,一个DALI网络只能控制21盏全彩LED灯具。DALI是面向传统照明控制的,注重的是系统的静态控制及可靠性、稳定性、兼容性。而LED照明系统的规模远远大于DALI系统,主要追求灯具艺术效果表现力,适当的兼顾系统的智能化,这就要求系统需要接入更大的总线网络,具有无限扩展能力和较高的场景刷新能力。因此,DALI系统在大型照明工程中往往作为一个子系统被并入其他总线系统。

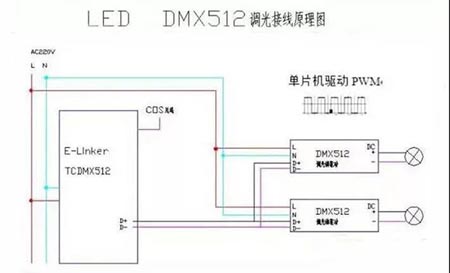

五、0DMX512调光


DMX512协议最先是由USITT(美国剧院技术协会)发展成为从控制台用标准数字接口到控制调光器的方式。DMX512超越了模拟系统,但不能完全代替模拟系统。DMX512的简单性、可靠性(假如能够正确安装和使用的话)以及灵活性使其成为资金允许情况下选择的一种协议。


在实际应用中,DMX512的控制方式,一般是将电源和控制器设计在一起。由DMX512控制器控制8~24线,直接驱动LED灯具的RBG线,但是在建筑亮化工程中,由于直流的线路衰弱大,要求在12米左右就要安装一个控制器,控制总线为并行方式,因此,控制器的走线非常的多,很多场合甚至无法施工。


DMX512的接收器需设置地址,让它能明确接收调光指令,这在实际应用中也非常不方便。多个控制器互联来控制复杂的照明方案,操作软件设计的也会比较复杂。因此,DMX512比较适合灯具集中在一起的场合,如舞台灯光。




本文来源:http://www.meidetest.com/

美德检测-灯具产品认证检测服务商,转载请注明出处。
